Sektion 1 - Sesselbahn
von Grainbach (Parkplatz) zur Ebenwaldalm (sogenannte Mittelstation)
| Bauart | fix geklemmte Eisen-Sesselbahn (Einersesselbahn) |
| Baujahr/Inbetriebnahme | 1969 |
| Höhe der Talstation über NN | 715,80 m |
| Höhe Bergstation über NN | 916,06 m |
| Höhenunterschied | 200,26 m |
| Schräge Länge | 1070 m |
| Anzahl der Stützen | 13 (max. 10,5 m Höhe) |
| Durchmesser der Förderseils | 24 mm / 124 Drähte |
| Anzahl Sessel | 109 |
| Abstand zwischen Sessel | 19 m |
| Fahrgeschwindigkeit (Sommer/Winter) | 1,6 m/s; 2,1 m/s |
| Fahrzeit (Sommer/Winter) | 300 Pers./Std.- 400 Pers./Std. |
| Antrieb (in der Bergstation) | Gleichstrom Nebenfluss Motor, Leistung 80 KW |
| Spanngewicht (in der Talstation) | 7000 kg |
| Notantrieb (in der Bergstation) | VW Industriemotor (0,5 m/s) |

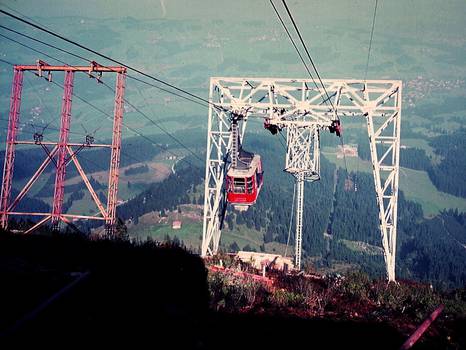

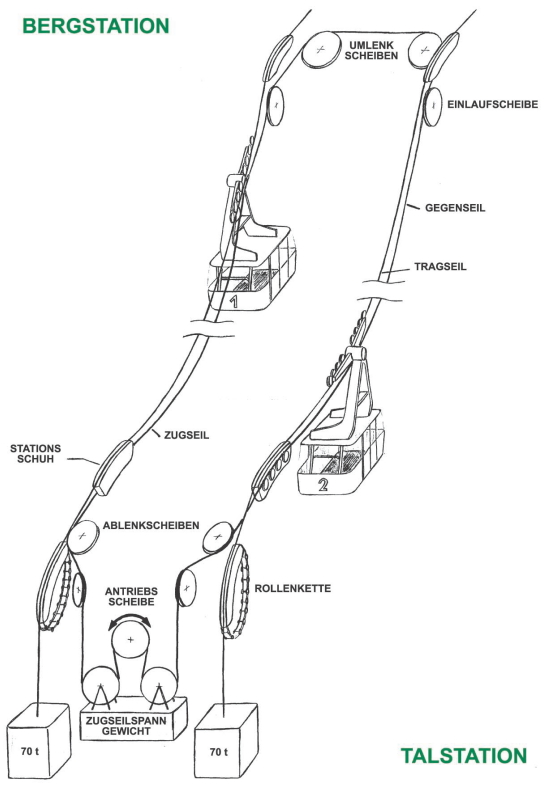

Sektion 2 - Kabinenbahn
von der Ebenwaldalm zum Hochriesgipfel
| Bauart | zweispurige Zweiseil Großkabinen Pendelbahn |
| Baujahr/Inbetriebnahme | 1972 - 1973 |
| Höhe der Talstation über NN | 916 m |
| Höhe der Bergstation über NN | 1542 m |
| Höhenunterschied | 636 m |
| Schräge Länge | 1724 m |
| Anzahl Stützen | 1 (15,5 m Höhe) |
| Durchmesser der beiden Tragseile | 50 mm / 199 Drähte (1900 m lang) |
| Durchmesser der Zug- und Gegenseils | 29 mm / 114 Drähe (3600 m lang) |
| Anzahl der Kabinen | 2 (50 + 1 Pers.oder 925 kg Zuladung) |
| Fahrgeschwindigkeit | stufenlos 0,25 - 10 m/s |
| Fahrzeit | 7 min. (bei 6 m/s) |
| Beförderungskapazität | 600 Pers./Std. (10 m/s) |
| Antrieb (in der Talstation) | Gleichstrom Nebenschluß Motor, Leistung - 353 KW |
| Spanngewichte (in der Talstation) | Tragseil je 70 000 kg - Zugseil 40 000 kg |
Motor Hauptantrieb:
| Mittlere quadratische Leistung: | 257 KW |
| Spitzenleistung: | 377 KW |
| Anfahren voll-leer unterhalb Stütze: | 454 KW |
| Vorhandene Motor Nennleistung: | 353 KW |
| Motor Notantrieb: | 90 KW; 3000 1/min |
| Umrichter Hauptantrieb: | 400 KW; Anfahrleistung 1,5 x 400 KW für 60s |
| Umrichter Notantrieb: | 90 KW; 1,1 x 90 KW für 60s |
Steuerung: Siemens SIMATIC S7-1500F (fehlersichere Steuerung)
Batteriesystem: insgesamt 4 Batteriesysteme. 2x 120Ah und 2x 80Ah
